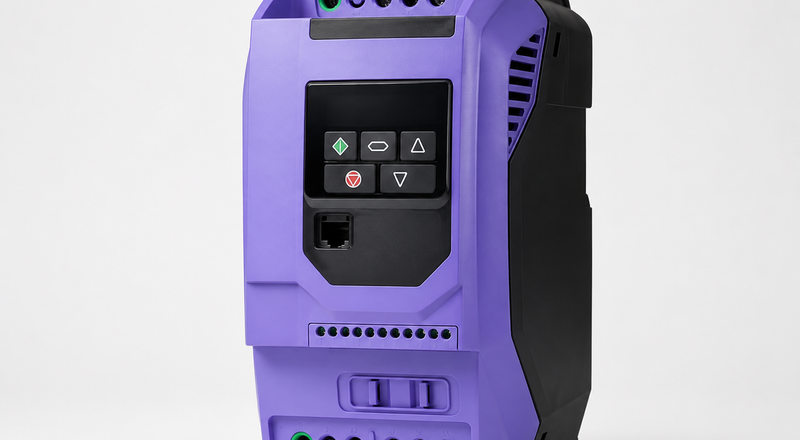

„Optidrive E3“ dažnio keitiklis leidžia reguliuoti variklio greitį ir pritaikyti jo darbą skirtingoms sistemoms. Jį galite naudoti ventiliatoriams, siurbliams ir kitai įrangai, kai svarbus tikslus valdymas bei mažesnės energijos sąnaudos.
„Optidrive E3“ išsiskiria paprastu paleidimu, kompaktišku korpusu, aiškiu valdymu ir skirtingoms reikmėms pritaikytais darbo režimais. Rinkdamiesi modelį įvertinkite variklio galią, maitinimo tipą, montavimo vietą ir reikalingą IP apsaugos klasę.
Sužinosite, kaip pasirinkti tinkamą keitiklį, kokias funkcijas jis siūlo ir į ką atkreipti dėmesį montuojant bei naudojant.
Pritaikymas ir tinkamo modelio pasirinkimas
Rinkdamiesi „Optidrive E3“, įvertinkite variklio fazių skaičių, galią, apkrovą ir montavimo aplinką. Tinkamas modelis padeda tiksliai reguliuoti greitį, sumažinti energijos sąnaudas ir išvengti netinkamo keitiklio parinkimo.
Vienfazių variklių greičio reguliavimas
Vienfazis „Optidrive E3“ skirtas sistemoms, kuriose naudojamas vienfazis variklis. Modelis su vienfaziu įėjimu gali būti patogus objektuose, kuriuose nėra trifazio maitinimo tinklo. Prieš pirkdami patikrinkite keitiklio įėjimo ir išėjimo duomenis, nes ne kiekvienas įrenginys palaiko vienfazį išėjimą.
Toks sprendimas dažnai taikomas ventiliatoriams, mažesniems siurbliams ir kitai įrangai, kuriai nereikia didelio paleidimo momento. Jūs galite keisti variklio apsukas pagal faktinį poreikį, todėl įranga veikia tolygiau.
Parinkdami modelį, sulyginkite variklio galią, vardinę srovę ir įtampą su keitiklio parametrais. Variklio tipas taip pat svarbus, nes skirtingoms konstrukcijoms gali reikėti kitokios variklių valdymo strategijos.
Siurblių ir ventiliatorių sistemos
„Optidrive E3“ tinka siurblių ir ventiliatorių sistemoms, kuriose apkrova keičiasi pagal poreikį. Sumažinus variklio greitį, galima mažinti oro arba skysčio srautą, o ne reguliuoti jį droseliais ar vožtuvais. Tai leidžia efektyviau naudoti elektros energiją.
Renkantis keitiklį, įvertinkite paleidimo sąlygas, darbo ciklą ir didžiausią variklio srovę. Ventiliatoriams dažnai pakanka mažesnio paleidimo momento, tačiau siurbliui gali reikėti stabilesnio darbo paleidimo metu.
Įrenginio nustatymai leidžia pritaikyti revoliucinę variklių valdymo strategiją prie konkrečios sistemos, tačiau parametrus turite nustatyti pagal variklio gamintojo duomenis. Apsaugos nuo perkrovos, per aukštos temperatūros ir kitų sutrikimų padeda saugiau eksploatuoti įrangą.
IP20 ir IP66 korpusų pasirinkimas
IP20 korpusas tinka sausoms, švarioms elektros spintoms ir valdymo skydams. Tokį keitiklį turite montuoti taip, kad ant jo nepatektų vanduo, dulkės ar cheminės medžiagos. Taip pat būtina palikti pakankamai vietos aušinimui.
IP66 modelis geriau tinka dulkėtoms ar drėgnoms patalpoms, jei konkretaus modelio dokumentuose nurodytos tokios naudojimo sąlygos. Šis korpusas leidžia montuoti keitiklį arčiau įrangos, tačiau jis nepakeičia tinkamo kabelių sandarinimo ir montavimo.
| Korpusas | Tinkama aplinka | Svarbu įvertinti |
| IP20 | Švari elektros spinta | Apsauga nuo drėgmės ir dulkių |
| IP66 | Dulkėta arba drėgna zona | Sandarūs kabelių įvadai ir aušinimas |
Prieš pasirinkdami modelį patikrinkite aplinkos temperatūrą, montavimo vietą ir reikalingą apsaugos klasę.
Funkcijos, montavimas ir eksploatacija
Optidrive E3 leidžia greitai nustatyti variklio darbą, sumažinti montavimo sudėtingumą ir valdyti pagrindines pavaros funkcijas. Tinkamas EMC sprendimas, apsaugos nustatymai ir pagal variklio galią parinktas modelis padeda užtikrinti patikimą eksploataciją.
Greitas paleidimas su 14 pagrindinių parametrų
Optidrive E3 turi 14 pagrindinių parametrų, kurių dažnai pakanka įprastoms ventiliatorių, siurblių ir kitoms pavarų sistemoms. Gamykliniai nustatymai leidžia pradėti darbą be sudėtingo programavimo, tačiau prieš paleidimą turite įvesti variklio duomenis iš jo vardinės lentelės.
Paprastai nustatomi šie dydžiai:
- variklio galia ir vardinė įtampa;
- vardinė srovė ir dažnis;
- mažiausias bei didžiausias dažnis;
- pagreitėjimo ir lėtėjimo laikas;
- sukimosi kryptis bei paleidimo būdas.
Klaviatūra leidžia paleisti ir sustabdyti variklį, keisti dažnį bei pasirinkti sukimosi kryptį. Sistemos makrokomandos pritaiko nustatymus pramonės, siurblio arba ventiliatoriaus režimui. Montuojant turite laikytis gamintojo schemų, parinkti tinkamą kabelį ir užtikrinti apsaugą nuo elektros smūgio.
EMC atitiktis ir integruotas filtras
Daugelyje Optidrive E3 modelių įmontuotas C1 kategorijos EMC filtras. Jis mažina elektromagnetinius trikdžius, kuriuos dažnio keitiklis gali sukelti maitinimo tinkle, todėl nereikia atskiro išorinio filtro, kai konkrečios sistemos reikalavimai tai leidžia.
C1 kategorija siejama su standartu EN 61800-3:2004. Vis dėlto vien filtro nepakanka, jei montavimas atliktas netinkamai. Maitinimo ir variklio kabelius turite tiesti atskirai, naudoti tinkamą įžeminimą ir laikytis rekomenduojamo kabelio ilgio.
Prieš montuodami patikrinkite, ar pasirinktas modelis atitinka jūsų tinklo tipą, variklio galią ir aplinkos sąlygas. Kai įranga veikia jautrioje elektromagnetinėje aplinkoje, gali reikėti papildomų priemonių, pavyzdžiui, ekranuotų kabelių arba išorinio filtro.
Valdymo bei apsaugos funkcijos
Keitiklis suteikia pagrindines paleidimo, stabdymo, sukimosi krypties ir greičio valdymo funkcijas. Jas galite naudoti per klaviatūrą arba prijungti prie išorinių valdymo grandinių, jei to reikia automatikos sistemai.
Optidrive E3 gali turėti apsaugas nuo perkrovos, per didelės srovės, perkaitimo ir kitų veikimo sutrikimų. Tinkamai nustatytas pagreitėjimo laikas padeda sumažinti paleidimo srovę, o lėtėjimo laikas leidžia valdomai sustabdyti variklį.
Modeliuose su stabdymo tranzistoriumi galite prijungti stabdymo rezistorių, kai reikia greičiau išsklaidyti variklio regeneruojamą energiją. Prieš naudodami šią funkciją turite patikrinti, ar konkretus modelis turi tokį tranzistorių ir ar rezistorius atitinka gamintojo reikalavimus. Įprastos valdymo funkcijos nepakeičia atskiros avarinio stabdymo ar kitos saugos sistemos.
